Produktbeschreibung

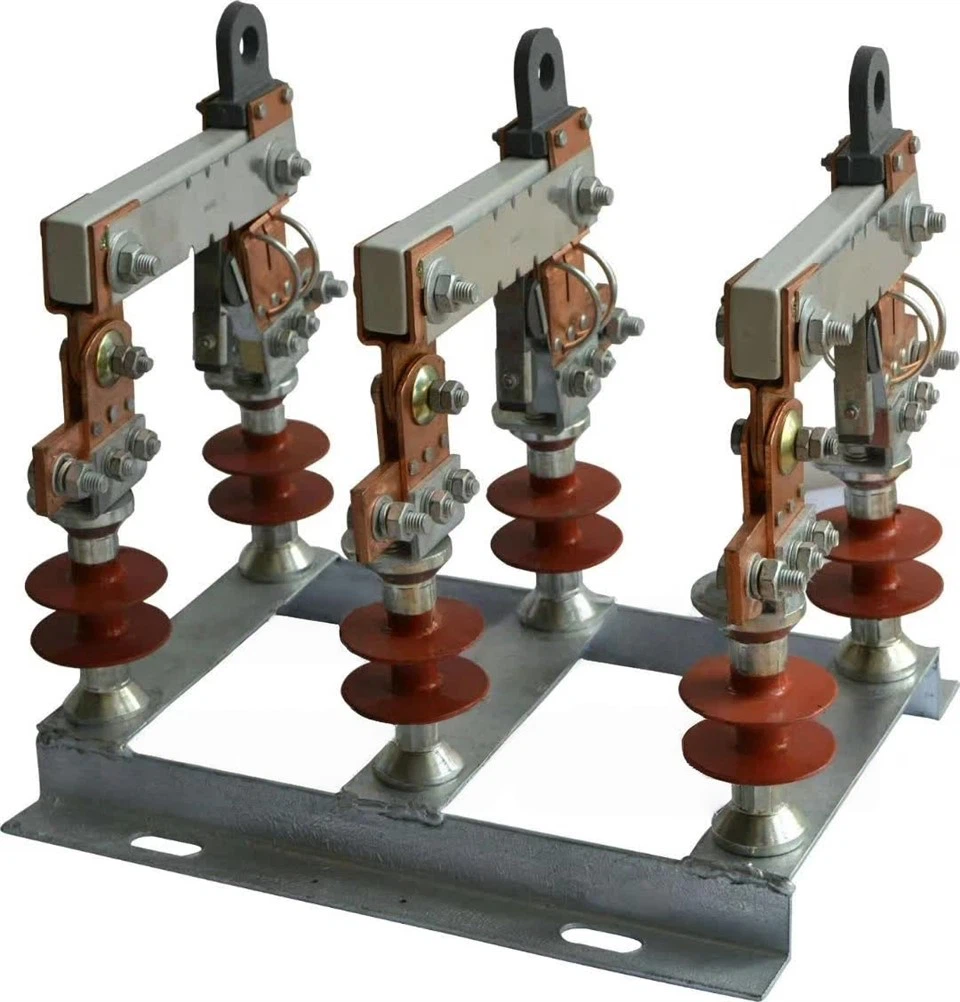

Diese Serie von 3-Phasen-Trennschaltern für den Außenbereich eignet sich für Verteilungsleitungen, die mit 50 Hz Wechselstrom und Nennspannungen bis zu 500 V betrieben werden. Sie bieten Kurzschluss- und Überlastschutz für die Niederspannungsseite von Transformatoren. Unter bestimmten Voraussetzungen können sie unbelastete Transformatoren, unbelastete Leitungen und Nennbetriebsströme schalten. Sie kombinieren geschickt die Trennfunktion eines Trennschalters mit dem Kurzschlussschutz einer Hochspannungssicherung und schaffen so ein kompaktes, vielseitiges und wirtschaftliches Kombinationsgerät. Der Trennschalter selbst stellt einen deutlich sichtbaren, sicherheitskonformen Trennpunkt im Stromkreis dar und sorgt so für eine zuverlässige Trennung von der Stromquelle bei Geräteüberholungen oder Leitungswartungen, was die Sicherheit elektrischer Vorgänge erheblich erhöht. Da diese Geräte außerdem für den Einsatz im Freien konzipiert sind, verfügen sie in der Regel über einen hohen Schutzgrad (z. B. IP-Schutzart). Ihre Gehäuse- und Isolierkomponenten widerstehen effektiv rauen Wetterbedingungen wie Wind, Regen, Schnee, Staub, ultraviolettem Licht sowie Feuchtigkeit und Salznebel und gewährleisten so langfristige Betriebsstabilität und Zuverlässigkeit.
Codebedeutung
HR20-0,5H
HR: Freiluft-Sicherungstrennschalter
20: Designcode
0,5: Nennspannung
H: Silikontyp
Standards
GB/T14048.3
IEC60947-3
Technische Parameter
|
Code |
Nennspannung |
Nennstrom |
Abschaltstrom A |
|
HR20-0,5H/400A |
0,5 kV |
400A |
30-400 |
|
HR20-0,5H/600A |
0,5 kV |
600A |
30-600 |
|
HR20-0,5H/800A |
0,5 kV |
800A |
30-800 |
|
HR20-0,5H/1000A |
0,5 kV |
1000A |
30-1000 |
Normale Betriebs- und Installationsbedingungen
1. Die Umgebungslufttemperatur darf +40 Grad nicht überschreiten und nicht unter -5 Grad fallen.
2. Der Installationsort darf 2000 m über dem Meeresspiegel nicht überschreiten.
3. Luftfeuchtigkeit: Bei einer maximalen Temperatur von +40 Grad darf die relative Luftfeuchtigkeit 50 % nicht überschreiten. Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig, beispielsweise bis zu 90 % bei 20 Grad. Um gelegentliche Kondensation durch Temperaturschwankungen zu verhindern, müssen besondere Maßnahmen getroffen werden.
4. Der Verschmutzungsgrad der Umgebung muss Stufe 3 sein.
5. Der Schalter muss an einem Ort installiert werden, der keinen starken Erschütterungen, Stößen oder Vibrationen ausgesetzt ist. Der Installationsort muss frei von explosiven Medien und frei von Gasen und Staub sein, die Metall angreifen oder die Isolierung beschädigen könnten.
Dimension
Unser Vorteil
- Niedrigere Preise
- Höhere Qualität
- Schnellere Kommunikations- und Reaktionszeiten
- Umfangreicherer technischer Support und Potenzial für gemeinsame Entwicklung
- Ein stabilerer und zuverlässigerer langfristiger Partner
Verpackung
Karton/Holzkiste/Palette
FAQ
F: Verfügt dieser Trennschalter über zwei Sockeltypen?
A: Ja, wie im Dimensionsdiagramm oben gezeigt, stehen Ihnen zwei Basistypen zur Auswahl.
F: Wie viele Stöcke kann ich wählen?
A: Dreiphasig und vierphasig.
F: Wie kann ich vorgehen, wenn meine Zeichnung von Ihren Abmessungen abweicht?
A: Bitte senden Sie uns zuerst Ihre Zeichnung als Referenz, dann passen wir die Abmessungen und das Zubehör nach Ihren Wünschen an.
F: Welche Vorsichtsmaßnahmen sollten bei der Installation getroffen werden?
A: Der Betrieb des Leistungsschalters unter Last ist strengstens untersagt. Stellen Sie sicher, dass alle nachgeschalteten Lasten getrennt sind (dh es fließt kein Strom im Stromkreis), bevor Sie den Leistungsschalter öffnen oder schließen. Der Betrieb des Leistungsschalters unter Last erzeugt einen großen Lichtbogen und ist äußerst gefährlich.
