Wie erreicht man den Fünf-Schutz?

Die Funktion „Fünf Schutzfunktionen“ kann durch Verriegelungsvorrichtungen erreicht werden. Verriegelungsgeräte sind Geräte, die in Hochspannungsschaltanlagen installiert werden, um elektrische Fehlfunktionen zu verhindern. Verriegelungseinrichtungen stellen sicher, dass die Schaltanlage nur dann betrieben werden kann, wenn das vorgeschriebene Verfahren eingehalten wird; andernfalls kann die Schaltanlage nicht betrieben werden. „Vorgeschriebenes Verfahren“ bezeichnet einen manuell festgelegten Betriebsablauf, der auf den Sicherheitsanforderungen elektrischer Geräte basiert.

Verriegelungsvorrichtungen können in zwei Kategorien unterteilt werden: mechanische Verriegelungsvorrichtungen und elektrische Verriegelungsvorrichtungen. Mechanische Verriegelungsvorrichtungen bestehen vollständig aus mechanischen Komponenten wie Übertragungshebeln, Verbindungsstangen, Stoppern und Schiebern. Zu den elektrischen Verriegelungsgeräten gehören elektromagnetische Schlösser und Verriegelungskreise.

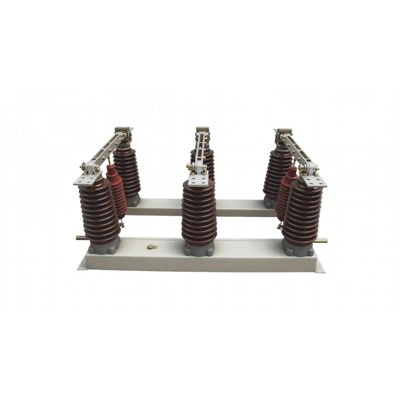

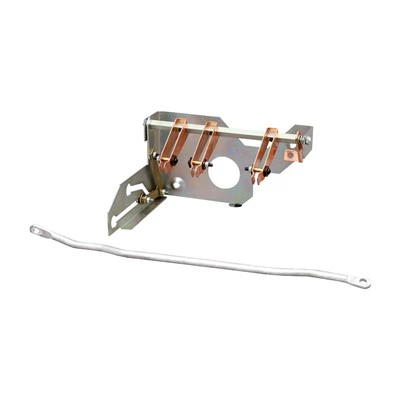

Neben mechanischen und elektrischen Verriegelungsvorrichtungen können auch mechanische Programmsperren und Hochspannungsanzeigen eingesetzt werden, um elektrische Fehlbedienungen zu verhindern. Ein mechanisches Programmschloss ist ein mechanisches Schloss, das für den Einsatz mit Schaltanlagen entwickelt wurde, um die vorgeschriebenen Betriebsanforderungen zu erfüllen. Es besteht im Allgemeinen aus einem Schlosskörper und einem Schlüssel. An den Betätigungsgriffen von Trenn- und Erdungsschaltern sowie an der Schaltanlagentür sind mechanische Programmschlösser angebracht.

Verriegelungsvorrichtungen können in obligatorische und nicht{0}obligatorische Typen unterteilt werden. Obligatorische Verriegelungseinrichtungen sorgen dafür, dass verschiedene Vorgänge nur in einer vorgegebenen Reihenfolge ausgeführt werden können; andernfalls können sie nicht durchgeführt werden. Optionale Verriegelungsgeräte sind Erinnerungsgeräte wie Befehlsschilder (rote und grüne Wendeschilder) und Hochspannungsanzeigen. Befehlszeichen können entweder obligatorisch oder optional sein. Die Verwendung einer Taste mit drei -Funktionen und eines Tokens stellt eine obligatorische Methode dar, während die Verwendung eines Befehlszeichens und eines Standardsteuerschalters eine optionale Methode darstellt.

Von den oben genannten „fünf Vorkehrungen“ können nur Leistungsschalter, Schütze und Lastschalter, die ein versehentliches Öffnen oder Schließen verursachen können, optionale Verriegelungsvorrichtungen verwenden; Alle anderen müssen obligatorische Verriegelungsvorrichtungen verwenden.

Die Verriegelungseinrichtung von Hochspannungsschaltanlagen muss den Anforderungen von CB3906, „3-35 kV AC Metal Switchgear“, und der früheren Norm SD318 des Energieministeriums, „Technische Spezifikationen für Verriegelungseinrichtungen von Hochspannungsschaltanlagen“, entsprechen. Die spezifischen Anforderungen lauten wie folgt:

• Mit Ausnahme der Warnmaßnahmen zur Verhinderung eines „falschen Öffnens und Schließens von Leistungsschaltern“ sollte für die anderen vier Schutzfunktionen eine obligatorische Verriegelung verwendet werden.
• Die Verriegelungseinrichtung muss die vorgeschriebenen Betriebsabläufe gewährleisten und die Personensicherheit beim Betrieb der Schaltanlage gewährleisten.
• Wann immer möglich, sollten mechanische Verriegelungen eingesetzt werden, die einfach, zuverlässig sowie leicht zu bedienen und zu warten sind.
• Alle in der Verriegelungsvorrichtung verwendeten Komponenten müssen den Anforderungen von GB3906 entsprechen.
• In der Schaltanlage installierte Erdungsklemmen müssen deutlich gekennzeichnet sein und ihr Erdungsbereich muss den Anforderungen der Schaltanlage entsprechen.
• Hochspannungsanzeigegeräte müssen den Anforderungen von SD334 „Technische Spezifikationen für Hochspannungsanzeigegeräte“ entsprechen. Die Sensoren und Anzeigen vom Typ Isolator- müssen zusammen mit der Hochspannungsschaltanlage einer dielektrischen Spannungsfestigkeitsprüfung unterzogen werden. Das an der Hochspannungsschaltanlage installierte Anzeigegerät sollte bei 65 % der Nennphasenspannung normal leuchten und der Zwangsverriegelungsmechanismus sollte zuverlässig funktionieren.
• Das in der Stellwerkseinrichtung eingesetzte mechanische Programmschloss soll sich flexibel und zuverlässig öffnen lassen, das Einstecken und Abziehen des Schlüssels ist einfach und klemmfrei möglich. Bei nicht-programmierten Vorgängen darf die Schaltanlage nicht betätigt werden.
• Die Verriegelungseinrichtung muss den programmierbaren Betriebsanforderungen der Schaltanlage entsprechen. Die Verriegelungsstellung des Geräts muss mit der tatsächlichen Stellung des Verriegelungsantriebs der Schaltanlage übereinstimmen. Der Vorgang kann nicht fortgesetzt werden, bis der angegebene programmierbare Vorgang abgeschlossen ist, und nicht-programmierbare Vorgänge müssen unmöglich sein.
• Wenn ein elektrisches Verriegelungssystem verwendet wird, muss die Stromversorgung für das Verriegelungselement von der Relaisschutzschaltung getrennt sein. Der Verriegelungskreis und die Kontakte müssen den Verriegelungsanforderungen entsprechen, die Verkabelung muss sinnvoll sein und das Gehäuse des Verriegelungselements muss zuverlässig geerdet sein.
• Alle Verriegelungsvorrichtungen müssen über ein spezielles Entriegelungswerkzeug verfügen, um die Verriegelung im Notfall zu lösen. Das Entsperren ohne spezielles Werkzeug ist jedoch verboten.
• Die mechanische Prüfung von Verriegelungseinrichtungen, die direkt mit dem Antriebsmechanismus verbunden sind, sollte gleichzeitig mit der mechanischen Funktionsprüfung der Schaltanlage durchgeführt werden. Wenn keine direkte mechanische Verbindung zum Schaltanlagenmechanismus besteht, kann der Test am Ende oder nach dem mechanischen Betriebstest der Schaltanlage durchgeführt werden, und programmierte und nicht-programmierte Vorgänge sollten in der angegebenen Anzahl durchgeführt werden. Der programmierte Betrieb sollte reibungslos erfolgen und der Betriebsmechanismus und die Verriegelungselemente sollten nicht stecken bleiben oder Fehlfunktionen aufweisen. Der nicht-programmierte Betrieb sollte sicherstellen, dass das Gerät bei normaler Betätigungskraft zuverlässig verriegelt werden kann. Nach dem Test darf das Gerät weder deformiert noch beschädigt sein.
