Ein Trennschalter ist ein Schaltgerät, das hauptsächlich zum Trennen von Stromquellen, Schaltvorgängen und zum Verbinden und Trennen von Schwachstromkreisen verwendet wird. Es fehlt die Lichtbogenlöschfunktion. Im geöffneten Zustand haben die Kontakte einen vorgegebenen Isolationsabstand und eine deutliche Trennmarkierung. In der geschlossenen Position kann der Trennschalter den Strom unter normalen Stromkreisbedingungen und den Strom unter anormalen Bedingungen (z. B. einem Kurzschluss) für eine bestimmte Zeit führen. Er wird im Allgemeinen als Hochspannungs-Trennschalter mit einer Nennspannung von 1 kV oder mehr verwendet. Sein Funktionsprinzip und seine Struktur sind relativ einfach, aber aufgrund seiner hohen Nutzungs- und Zuverlässigkeitsanforderungen hat es erhebliche Auswirkungen auf die Planung, den Bau und den sicheren Betrieb von Umspannwerken und Kraftwerken.
Grundanforderungen an Isolatoren
1. Isolatoren sollten über einen eindeutigen Trennpunkt verfügen, damit das Wartungspersonal leichter erkennen kann, ob elektrische Geräte von der Stromversorgung getrennt sind.
2. Zwischen den Trennstellen sollten ausreichende Isolationsabstände eingehalten werden, um Störungen und Gefährdungen des Personals im Falle einer Überspannung oder eines Lichtbogens zwischen den Phasen zu vermeiden.
3. Sie sollten über eine ausreichende Kurzschlussstabilität verfügen und sich aufgrund der elektromotorischen Kraft nicht automatisch trennen, was zu einem schweren Unfall führen könnte.
4. Sie sollten einen einfachen Aufbau und eine zuverlässige Funktion haben.
5. Der Haupttrenner und der Erdungstrenner sollten miteinander verriegelt sein, um sicherzustellen, dass der Trennschalter geöffnet wird, bevor der Erdungsschalter geschlossen wird, oder dass der Erdungsschalter geöffnet wird, bevor der Trennschalter geschlossen wird.

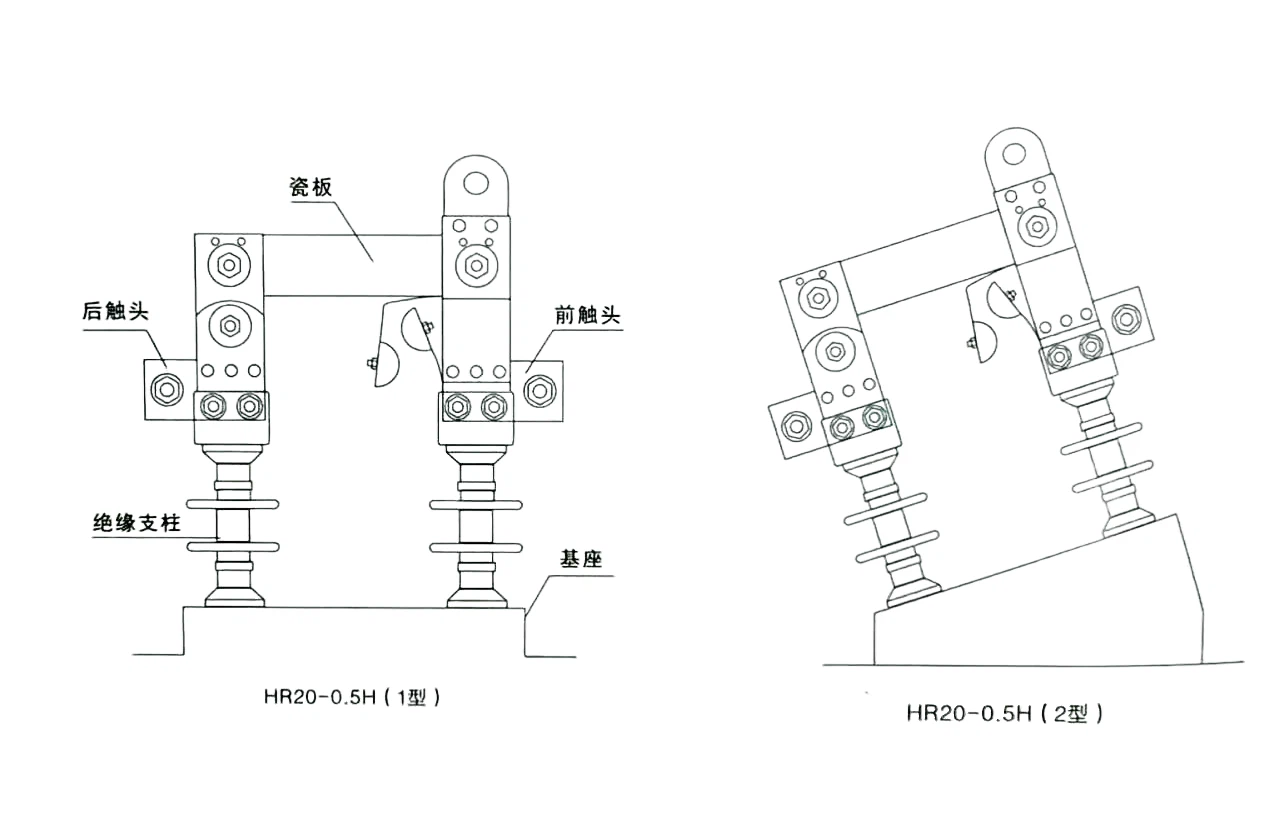

Struktur und entsprechende Funktionen
Leitfähiger Teil
Besteht im Allgemeinen aus einem beweglichen Kontakt und einem stationären Kontakt. Im geschlossenen Zustand können sie den Nennstrom, den Kurzzeitstrom und den Spitzenstrom stabil und zuverlässig durchlassen. Sie können beim Öffnen und Schließen kleine kapazitive und induktive Ströme schalten oder Stromschienen übertragen. und sie sollten im geöffneten Zustand für eine sichere und sichtbare Isolationsunterbrechung sorgen.
Isolatoren
Im Allgemeinen aus Porzellan oder Silikonkautschuk. Es stützt die leitenden Teile und gewährleistet eine zuverlässige Isolierung zwischen dem leitenden Stromkreis und der Erde, zwischen den Polen und zwischen den Trennschaltern. Es hält dem Gewicht der Ein- und Ausschalteinheiten des Trennschalters und der Spannung der angeschlossenen Leiter zuverlässig stand; sowie die elektromotorische Kraft, die durch Fehlerströme, Windkräfte und durch Erdbeben verursachte Vibrationen erzeugt wird. Einige oder alle Isolatoren dienen auch als Übertragungskomponente.
Base
Die Basis- und Übertragungskomponente, die im Wesentlichen aus dem Grundrahmen und den daran befestigten Übertragungs- und Umwandlungsstrukturen besteht, hat folgende Hauptfunktionen: Gewährleistung der strukturellen Eigenschaften des Produkts und Aufnahme aller Strukturkräfte; Bereitstellung einer Schnittstelle zum Geräteinstallationsfundament und Anbringung des Erdungsschalters und der Verriegelungsvorrichtung; Übertragung von Bodenbetriebsanweisungen und Betriebsenergie an die wichtigsten leitenden Teile, damit diese entsprechend präzise arbeiten können.
Betriebsmechanismus
Der Betätigungsmechanismus, der in manuelle und elektrische Betätigungsmechanismen unterteilt ist, hat insbesondere die Aufgabe, Betriebsanweisungen genau auszuführen, Anweisungen in entsprechende Betriebsenergie umzuwandeln, manuelle Kraft oder Motordrehung in die erforderliche Drehung der Ausgangswelle des Mechanismus umzuwandeln und diese über die Betriebsübertragungskomponente an die leitenden Teile zu übertragen, um die entsprechenden Öffnungs- und Schließfunktionen auszuführen.
Korrekte Betriebsreihenfolge für Isolatoren
1. Überprüfen Sie beim Betrieb eines Trennschalters zunächst, ob sich der Leistungsschalter für den entsprechenden Stromkreis in der geöffneten Position befindet, um ein Öffnen und Schließen des Trennschalters unter Last zu verhindern.
2. Beim Abschalten und Einschalten einer Leitung müssen die Trennschalter nacheinander geöffnet und geschlossen werden. Beim Betrieb während eines Stromausfalls muss zuerst der Leistungsschalter geöffnet werden, dann der leitungsseitige Isolator und schließlich der sammelschienenseitige Isolator. Die Reihenfolge für den Betrieb bei Stromausfall ist das Gegenteil der Reihenfolge für das Herunterfahren. Denn im Falle einer Fehlbedienung kann durch die Einhaltung dieser Reihenfolge das Ausmaß des Unfalls minimiert und ein Übergreifen auf die Sammelschiene verhindert werden.
3. Werden während des Betriebs schwerwiegende Mängel festgestellt, wie z. B. schwere Schäden am Isolator oder an der Übertragungsstange des Isolators, darf der Betrieb nicht wieder aufgenommen werden.
4. Beim Betrieb eines Isolators sollte -diensthabendes Personal vor Ort sein-, um die offene und geschlossene Position, die Synchronisierung, die Kontakttiefe und andere Parameter jeder Phase zu überprüfen, um den korrekten Betrieb und die korrekte Positionierung des Isolators sicherzustellen.
5. Isolatoren sollten grundsätzlich in der Hauptwarte betrieben werden. Wenn die elektrische Fernsteuerung ausfällt, kann vor Ort ein manueller oder elektrischer Betrieb durchgeführt werden. Dies muss jedoch mit Genehmigung des Stationsleiters oder technischen Vorgesetzten und unter Aufsicht vor Ort erfolgen.
6. Zwischen Trennschalter, Erdungsschalter und Leistungsschalter sind elektrische, elektromagnetische und mechanische Verriegelungsvorrichtungen installiert, um eine unbeabsichtigte Betätigung zu verhindern. Schaltvorgänge müssen der Reihe nach erfolgen. Wenn die Verriegelungsvorrichtung ausfällt oder der Trenn- oder Erdungsschalter nicht ordnungsgemäß funktioniert, muss die Position des entsprechenden Leistungsschalters und Erdungsschalters streng gemäß den Verriegelungsanforderungen überprüft werden.
Erst nach Überprüfung kann die Sperre aufgehoben und der Betrieb wieder aufgenommen werden.
Hinweis: Das Schließen des Trennschalters muss schnell und entschlossen erfolgen, aber vermeiden Sie übermäßige Kraft am Ende des Schließens, um einen Stoß zu vermeiden. Überprüfen Sie nach Abschluss des Vorgangs, ob der Trennschalter vollständig geschlossen ist. Stellen Sie nach dem Schließen sicher, dass der Erdungsschalter vollständig an den Festkontakten anliegt und prüfen Sie die Kontaktfestigkeit. Das Öffnen des Trennschalters sollte langsam und vorsichtig erfolgen und dann schnell, wenn die Messer die festen Kontakte verlassen. Insbesondere beim Abschalten des Leerlaufstroms des Transformators, des Ladestroms der Freileitungen und Kabel, des kleinen Laststroms der Freileitungen und des Abschaltens des Schleifenstroms sollte der Messerschalter schnell und entschlossen gezogen werden, damit der Lichtbogen schnell gelöscht werden kann. Überprüfen Sie nach Abschluss der Schalterbetätigung, dass sich jede Phase des Messerschalters tatsächlich in der Trennposition befindet und dass die Klinge so weit wie möglich herausgezogen werden sollte.
